Работа с двигателем может быть пугающей, если вы не знаете точных моментов затяжки болтов. Недостаточный момент затяжки может привести к утечкам, а слишком сильный — к трещине головки блока цилиндров или растяжению болтов.
Понимание процесса правильной затяжки болтов поможет избежать ошибок.
Данное руководство применимо для четырехцилиндровых двигателей Iveco F4CE9484 , F4DE9484 , F4GE9484 , F4HE9484 ,устанавливаемых на экскаваторы-погрузчики Komatsu,Case, New Holland и другие.
- Момент затяжки болтов головки блока Komatsu,Case, New Holland :

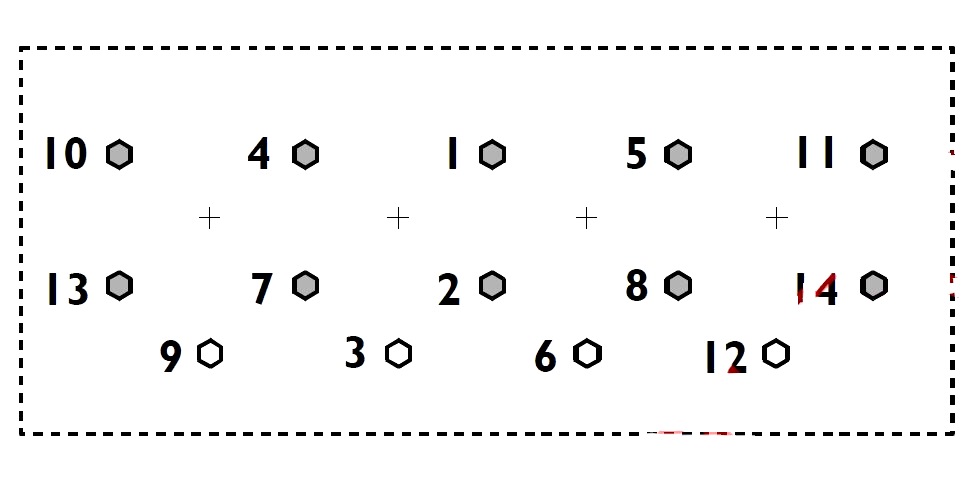

Болты необходимо закручивать, используя схему , начиная с центральных болтов и продвигаясь наружу.
Закручивать болты следует поэтапно : все болты закручивать до максимального момента, затем поворачивать все болты на 90 градусов. Затем еще на 90 градусов для M12 x 140 и M12 x 180.
M12 x 70 — 50 Нм + 90 градусов
M12 x 140 — 40 Нм + 180 градусов
M12 x 180 — 70 Нм + 180 град.
2. Момент затяжки коренных болтов Komatsu,Case, New Holland :
Затяните предварительно смазанные болты , выполнив следующие три последовательных действия:
1-й этап, с помощью динамометрического ключа, до 50 Нм.
2-й этап, с помощью динамометрического ключа, до 80 Нм.
3-й этап — затяните болты под углом 90° .
3. Момент затяжки шатунных болтов Komatsu,Case, New Holland :
Смажьте болты моторным маслом, а затем затяните их с заданным моментом затяжки с помощью динамометрического ключа:
1-й этап, с помощью динамометрического ключа, до 30 Нм.
2-й этап, с помощью динамометрического ключа, до 60 Нм.
3-й этап — затяните болты под углом 60° .
